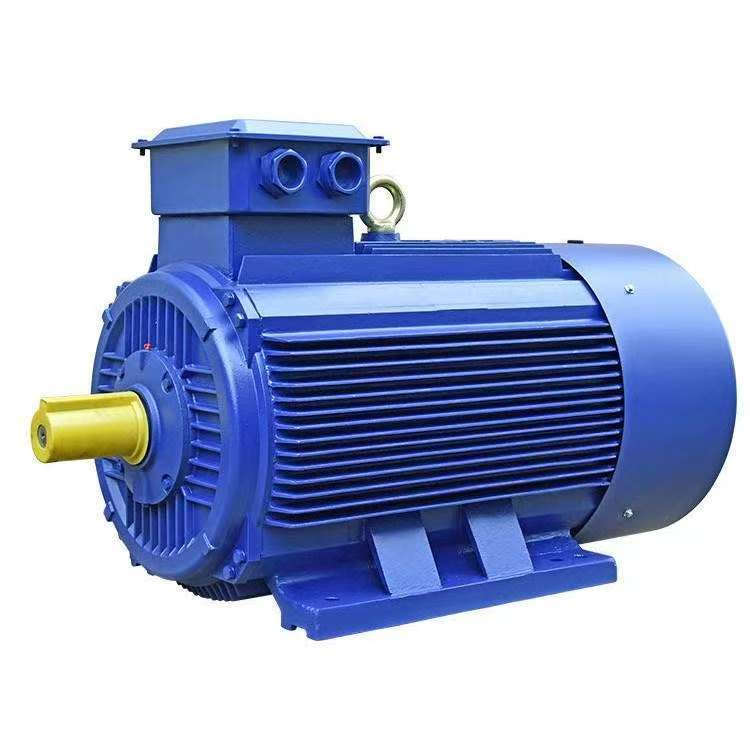

لفات المحركات غير المتزامنة ثلاثية الطور من ACتشينغداو لونجتشانججييتم تقسيمها بشكل أساسي إلى الأنواع التالية:
تصنيفها من خلال شكل ترتيب للملفات في الفتحة
· لف طبقة واحدة:
لف الطبقات الواحدة هو نوع من اللف الذي يتم فيه تضمين جانب واحد فعال واحد من الملف في كل فتحة الجزء الثابت ، وبالتالي فإن العدد الإجمالي للملفات الموجودة فيه هو نصف إجمالي عدد الفتحات في المحرك فقط. ميزة لف طبقة واحدة هي أنه يحتوي على عدد أقل من لفائف متعرجة وعملية بسيطة نسبيًا. لا يوجد أي تحسن في معدل استخدام الفتحة المطلقة للطبقة البينية. لن تواجه هياكل الطبقة الواحدة أخطاء انهيار بين الطور ، وما إلى ذلك. العيب هو أن شكل الموجة الكهرومغناطيسية الناتجة عن اللف ليس مثاليًا بما فيه الكفاية. إن فقدان الحديد وضوضاء المحرك كبيرة نسبيًا ، وأداء البدء ضعيف أيضًا. لذلك ، يتم استخدام اللفات ذات الطبقة الواحدة بشكل عام فقط في المحركات غير المتزامنة ذات السعة الصغيرة. يمكن تصنيف اللفات ذات الطبقة الواحدة إلى عدة أنواع بناءً على شكل لفائفها وترتيب أجزاءها الطرفية ، مثل لفائف السلسلة ، واللفات المتقاطعة ، واللفات المتحة ، واللفات المركزية.
1. سلسلة متعرج
تتكون لفائف السلسلة من عناصر ملف طبقة واحدة بنفس الشكل والعرض. تم تسميتها لأن كل ملف في نهاية اللف يشبه ارتباط السلسلة. تجدر الإشارة بشكل خاص إلى أنه بالنسبة للفات سلسلة الطبقة الواحدة ، يجب أن يكون ملعب الملف غريبًا ؛ خلاف ذلك ، لا يمكن ترتيب متعرج.
2. متعرج متعرج
عندما يكون عدد الفتحات لكل عمود وكل مرحلة من مراحل اللف عبر السلسلة هو رقم فردي أكبر من 2 ، لا يمكن ترتيب اللف عبر السلسلة. في هذا الوقت ، يجب استخدام سلسلة متقاطعة مع لفائف واحدة أو مزدوجة.
3. متعرج متحدة المركز
في لفات متحدة المركز ، جميع لفائف داخل مجموعة الطور القطب نفس المركز نفسه.
4.
عندما يكون عدد الفتحات Q في كل مرحلة من مراحل كل مرحلة أكبر من 2 مرحلة ، يمكن اعتماد شكل متعرج متحدة المركز.
تتمثل مزايا اللفات المركز في الطبقة الواحدة واللفات الموروثة في أن تعادل اللفات وتضمينها بسيطة نسبيًا ، في حين أن العيب هو أن نهايات الملفات طويلة جدًا وتستهلك الكثير من الأسلاك. في الوقت الحاضر ، باستثناء الاستخدام العرضي في المحركات ذات السعة الصغيرة 2-Pole و 4-Pole ، نادراً ما يتم اعتماد هذا الشكل المتعرج في الوقت الحاضر.
لفة الطبقة المزدوجة:يتم تضمين جانبي عنصر الملف في كل فتحة ، ويساوي عدد الملفات عدد الفتحات. تتمثل المزايا في أنه يمكن اختيار الملعب المواتية لتحسين شكل الموجة الكهرومغناطيسية ، ويمكن اعتماد مجموعة لف الفتحات الكسرية لإضعاف التوافقيات ، والأداء الكهرومغناطيسي جيد ، ومؤشر القوة والطاقة وخصائص البدء متفوقة على تعزيز الفئة الميكانيكية. العيوب هي أن الأسلاك كثيفة العمالة ، وهناك احتمال حدوث دائرة قصيرة ، والعزل مطلوب بين الطبقات ، ومعدل ملء الفتحات منخفض. إنه مناسب للمحركات ذات السعة الكبيرة. تعتمد المحركات المتوسطة والكبيرة الحجم عمومًا لفات مزدوجة الطبقة. مشتمل:
. طبقة مزدوجة متعرج مكدسة: يستخدم على نطاق واسع في اللفات الثابتة والدوار للمحركات غير المتزامنة ثلاثية الطور.
. لف الموجة ذات الطبقة المزدوجة: يتم استخدامه في الغالب في لف الدوار الإلكترونية 0 وجرح المولدات الكهرومائية.
. لف هجين واحد ومزدوج الطبقة: بشكل أساسي ، هو تباين في لف طبقة مزدوجة المسافات قصيرة. يتم دمج بعض الطبقات العلوية والسفلية من الملف في جوانب الطبقة الواحدة ، بينما تظل بعضها جوانب ذات طبقة مزدوجة ، ويتم إعادة توصيل النهايات. يمكن أن يعزز كفاءة المحرك ، وانخفاض درجة الحرارة ، وتحسين خصائص البدء ، وتوفير استخدام النحاس ، إلخ.
تصنيفها طريقة الأسلاك الطرفية
· لف المكدسة: يتم تكديس الملفات المجاورة بالتسلسل ، مع نهايات مرتبة بدقة وبنية صلبة. يستخدم على نطاق واسع في اللفات الثابتة والدوار للمحركات غير المتزامنة ثلاثية الطور.
لف الموجة: اتصال الملف في شكل متموج ، ويستخدم في الغالب للفات دوار الجرح ولفات الثابت من المحركات الكبيرة. عملية التصنيع معقدة نسبيا.
